Georadar – Få information om markens uppbyggnad och innehåll med geofysik
I ett utrednings- eller projekteringsarbete har kunskapen om platsens förutsättningar stor betydelse för planering och utförande. Kunskapen kan även förhindra oförutsedda händelser som kan bli kostsamma, exempelvis att man i produktion gräver av en el- eller vattenledning eller stöter på andra oförutsedda hinder i marken. Med hjälp av georadarn kan Sweco lokalisera avvikelser i marken, vilket gör undersökningsmetoden användbar inom ett stort antal områden.
Exempel på användningsområden för georadarmätning (GPR):
- Nedgrävda föremål och ledningar: Förhindra risker och kostnader genom att identifiera exempelvis ledningar, rör, cisterner, byggnadsrester och fyllda oljetunnor. Georadarn kan även användas för kartläggning och noggrannare lägesbedömning på sträckningar för ledningar och rör.
- Lokalisering och avgränsning av deponier: Att avgränsa och undersöka markens egenskaper utan att gräva är särskilt viktigt när man riskerar att störa och sprida eventuella föroreningar. Detta kan ske exempelvis genom att undersöka förändringar i struktur (störda eller ostörda massor) eller strömledande områden.
- Betongkonstruktioner: Georadar är effektivt för att bedöma betongkonstruktioners egenskaper. Identifiera allt från CC-avstånd på armeringsjärn till avsaknaden av dessa eller eventuella sprickor, hålrum och andra avvikelser.
- Arkeologi: Georadarn kan ge arkeologer förutsättningar att gräva ut fornlämningar ännu mer varsamt och tidseffektivt. Preliminära resultat om fornlämningens läge, omfattning och storlek kan ges redan i fält och markeras ut direkt på plats. Efterbearbetning och tolkning kan ge än mer detaljerad information.
- Strukturer och lagergränser. Detektera överytan på leriga sediment, berggrundens övre yta och mäktigheter av vissa jord- eller torvlager. Även isälvssavlagringar i åsar och dess utbredning kan kartläggas. Georadar kan också ge information om berggrundens kvalitet, såsom sprickor och eventuell lutning.
- Hålrum. Lokalisera kaviteter och hålrum både i berg, jordlager och andra material. Att kunna lokalisera avvikelser eller hålrum i exempelvis bärlager under vägar redan i tidigt stadie är viktigt för att identifiera potentiella risker och åtgärdsbehov.

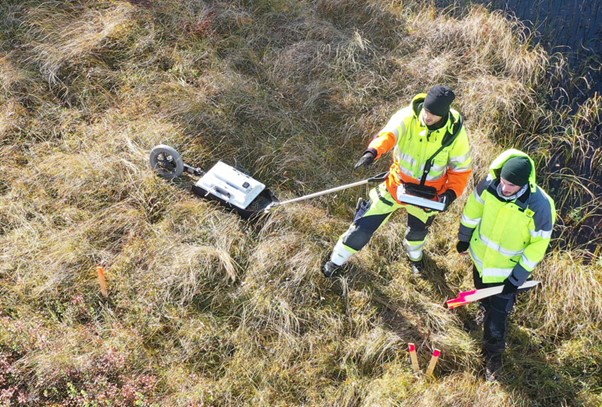

Georadarn kan transporteras i en vanlig bil, den monteras enkelt ihop och kan vara redo för undersökning inom 20 minuter. Om förutsättningarna på platsen är olämpliga för det specifika syftet ses detta i mätresultaten direkt och arbetet kan då avbrytas. Georadarns funktion utgår från elektriska vågor som skickas ner i marken och generellt är den största begränsningen att signalen dämpas av högkonduktiva material, exempelvis lera. Det kan då göra att marken inte kan undersökas fullt ut. Det är dock ingen begränsning om syftet är att lokalisera just lera, då utsläckning av signalen i det fallet istället är det önskade resultatet.
Leveransen kan ske genom markering av anomalier direkt i fält med stakkäppar och markeringsspray eller digitala översiktskartor (pdf), CAD-ritningar (DWG) eller Shapelager för GIS (shp).
Varmt välkommen med er förfrågan!
Har ni en svåråtkomlig eller riskfylld plats, exempelvis områden med jordskredsrisk eller vid bedömning av istjocklek? Då kan drönarburen markradar vara ett alternativ. Hör av er för hjälp med att hitta rätt metod för ert behov!
