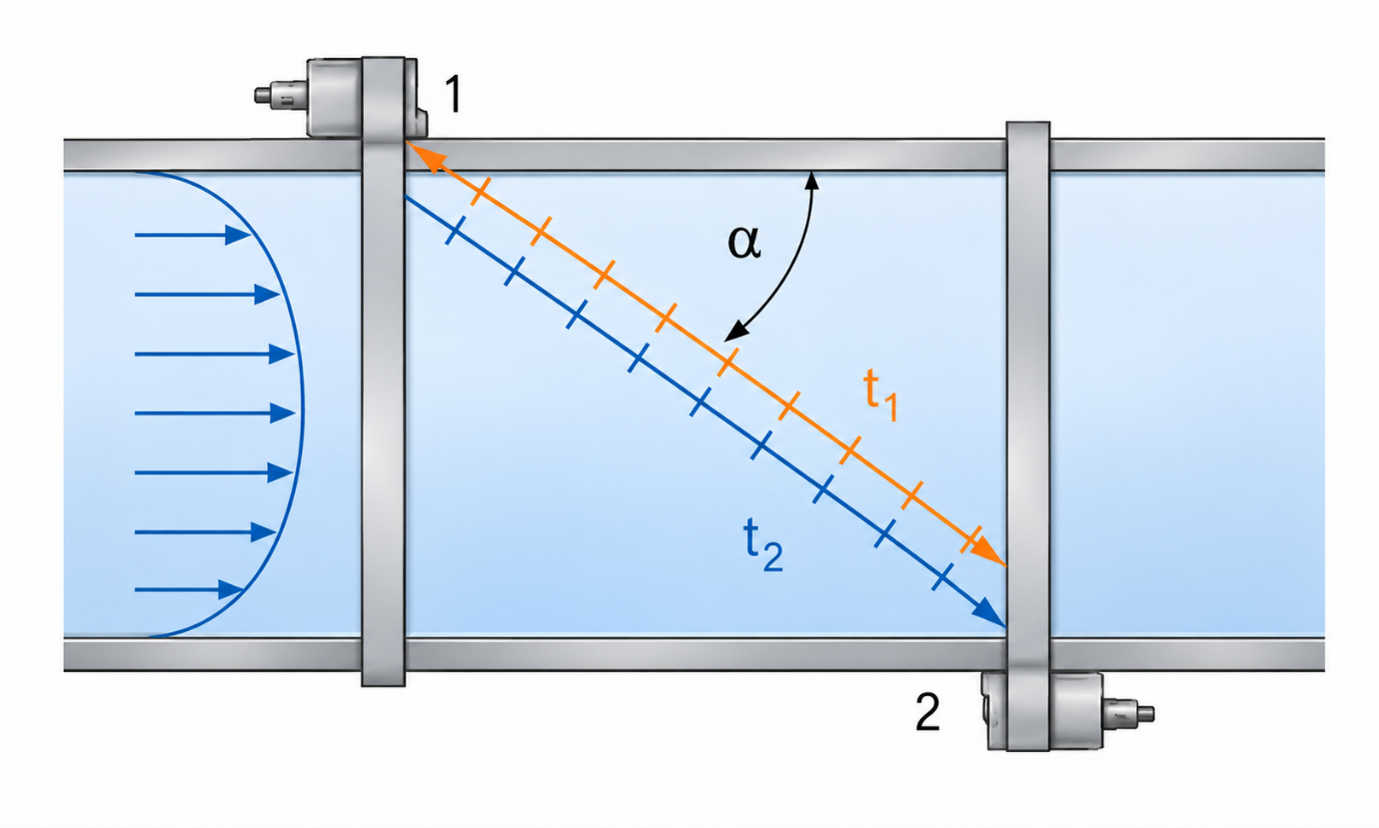

Illustration av clamp-on flödesmätning i en trycksatt ledning, där två ultraljudsgivare på rörets utsida mäter signalernas gångtid genom det strömmande mediet.

Flödesmätning i trycksatta ledningar

Behöver ni underlag om flödet i en trycksatt ledning utan att störa driften? Sweco erbjuder ultraljudsbaserad clamp-on flödesmätning där mätutrustning monteras på rörets utsida. Metoden används för att samla in flödesdata utan att ledningen behöver öppnas. Clamp-on mätning är en beprövad mätteknik som kan ge underlag för driftuppföljning, felsökning, kalibrering av hydrauliska modeller och analys av flödesmönster. Sweco hjälper er med planering, installation, mätning, bearbetning av data och rapportering. Ni får ett dokumenterat mätunderlag och digitala data som kan användas i ert fortsatta arbete med vatten- och avloppssystem eller andra trycksatta rörsystem.

Se prisexempel

Offertförfrågan

Den här tjänsten kräver en offert innan köp är möjligt.

Clamp-on flödesmätning på trycksatta ledningar

Clamp-on flödesmätning är en metod för att mäta flöde i trycksatta ledningar med ultraljudsgivare som monteras utanpå röret. Eftersom utrustningen placeras på ledningens utsida kan mätningen i många fall genomföras utan att röret öppnas eller byggs om. Tjänsten kan vara relevant när ni behöver bättre kunskap om flöden i befintliga rörsystem, exempelvis vid driftuppföljning, felsökning, modellering eller kalibrering. Mätdata kan också användas som ett av flera underlag vid planering av underhåll och investeringar.

Så fungerar mätningen

Två ultraljudsgivare monteras på rörets utsida. Givarna sänder och tar emot signaler genom rörväggen och det strömmande mediet. Genom att analysera signalernas gångtid beräknas flödeshastigheten. Volymflödet beräknas sedan utifrån flödeshastighet och rörets invändiga area.

Mätresultatet påverkas bland annat av:

rörmaterial och rördimension
väggtjocklek och rörets skick
temperaturförhållanden
flödesförhållanden i ledningen
tillgänglig rak rörsträcka och vald mätplats.

Om arbetet kan utföras utan driftpåverkan bedöms alltid utifrån förutsättningarna på den aktuella platsen. Inför uppdraget gör Sweco en bedömning av förutsättningarna och föreslår lämplig mätmetod och mätplats. Efter mätningen bearbetas och analyseras insamlad data. Resultatet redovisas i en tydlig rapport med flödesdata, grafer och tolkning av resultaten.

Arbetsgång

Planering och platsbedömning

Vi går igenom syfte, ledningsuppgifter, tillgänglighet och önskad mätperiod tillsammans med er.

Installation av mätutrustning

Ultraljudsbaserad clamp-on-utrustning monteras på den valda ledningen.

Mätning och uppföljning

Flödesdata samlas in under den överenskomna mätperioden. Utrustningen följs upp vid behov enligt uppdragets omfattning.

Bearbetning och kvalitetssäkring

Insamlade data granskas och bearbetas med hänsyn till mätplatsens och ledningens förutsättningar.

Rapportering och leverans

Ni får en rapport med mätdata, grafer, tolkning och slutsatser utifrån uppdragets omfattning. Mätdata kan även levereras digitalt för fortsatt analys, modellering eller kalibrering.

Varje prisexempel är unikt och anpassat till leveransens förutsättningar. Den slutliga kostnaden avgörs bland annat av tillgång till underlagsdata, projektets komplexitet och storlek, krav på specifik kompetens och expertis samt önskad leveranstid. Prisexemplen är avsedda som vägledning för att ge en förståelse för vad en leverans kan kosta.

Leveransinnehåll

I prisexemplen ingår normalt:

planering och val av lämplig mätplats i dialog med kund
installation av ultraljudsbaserad clamp-on flödesmätare
mätning under överenskommen mätperiod
löpande kontroll av mätutrustning vid behov
insamling och kvalitetssäkring av mätdata
dataanalys och tolkning av flödesmönster
rapport med grafer, resultat och slutsatser
digital leverans av mätdata

Pris exkl moms

Clamp-on mätning i en mätpunkt i 6 veckor
Från 86 000 kronor exklusive moms

Clamp-on mätning i tre mätpunkter i 6 veckor
Från 162 000 kronor exklusive moms

Clamp-on mätning i fem mätpunkter i 6 veckor
Från 211 000 kronor exklusive moms

Flödesmätning i trycksatta ledningar

Beskriv ditt behov så ser vi till att rätt person kontaktar dig så snabbt som möjligt, normalt inom 48 timmar. Om du redan har en kontakt på Sweco får du gärna ange vem, så går det ännu snabbare att återkomma till dig med rätt svar eller hjälp.

Observera att en begäran om offert via Swecos marketplace inte är ett bindande avtal. Du och din kontaktperson på Sweco kommer tillsammans att ta reda på förutsättningarna för det uppdrag du vill ha utfört. Därefter får du en offert som först efter accept från din sida övergår till ett avtal.
